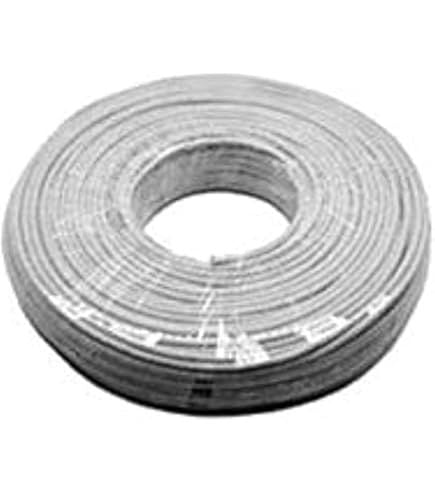

كابل كاميرات 200 متر (Standard)

1. نوع الكابل:

• كابل محوري (Coaxial Cable): عادة ما يكون من نوع RG59 أو RG6.

  • RG59: هو الأكثر شيوعًا لكاميرات المراقبة التناظرية (Analog CCTV) للمسافات المتوسطة.

  • RG6: يوفر أداءً أفضل للمسافات الأطول أو للتطبيقات التي تتطلب جودة إشارة أعلى، مثل بعض أنظمة HD-CVI/TVI/AHD.

• كابل طاقة (Power Cable): غالبًا ما يكون مدمجًا مع الكابل المحوري في غلاف واحد (يسمى "Siamese Cable" أو "2-in-1 cable"). يتكون عادةً من سلكين (أحمر وأسود) لتوصيل الطاقة 12 فولت DC أو 24 فولت AC للكاميرا.

2. مكونات الكابل (لكابل RG59 كمثال):

• الموصل المركزي (Central Conductor): سلك نحاسي صلب أو مجدول ينقل إشارة الفيديو. يفضل أن يكون نحاسًا خالصًا (Oxygen-Free Copper - OFC) للحصول على أفضل جودة إشارة.

• العازل (Dielectric Insulator): مادة عازلة (عادة رغوة البولي إيثيلين - Foamed Polyethylene) تحيط بالموصل المركزي وتفصله عن الشبك الواقي.

• الشبك الواقي (Braided Shield): شبكة من الأسلاك النحاسية أو الألومنيوم تقوم بحماية الإشارة من التداخل الكهرومغناطيسي (EMI) وتعمل كمسار أرضي (Ground). كلما زادت كثافة الشبك (تُقاس بنسبة التغطية)، كانت الحماية أفضل.

• رقاقة الألومنيوم (Aluminum Foil Shield): طبقة إضافية من رقائق الألومنيوم تحت الشبك الواقي لزيادة الحماية ضد التداخل.

• الغلاف الخارجي (Outer Jacket): طبقة خارجية من مادة PVC (كلوريد البولي فينيل) تحمي الكابل من العوامل الخارجية (مثل الرطوبة، الأشعة فوق البنفسجية، الأضرار الميكانيكية).

3. الطول:

• 200 متر: هذا الطول يعتبر متوسطًا إلى طويلًا بالنسبة لكابلات الكاميرات التناظرية. يجب الانتباه إلى جودة الكابل لضمان عدم حدوث فقدان كبير للإشارة (Signal Loss or Attenuation) على هذا الطول.

4. الأداء المتوقع على 200 متر:

• فقدان الإشارة (Attenuation): كلما زاد طول الكابل، زاد فقدان الإشارة. هذا يمكن أن يؤدي إلى:

  • تدهور جودة الفيديو: صورة باهتة، ضبابية، أو فقدان تفاصيل.

  • تشويش (Noise): ظهور خطوط أو نقاط على الصورة.

  • مشاكل في الألوان: ألوان غير دقيقة.

• الحلول لمسافات 200 متر:

  • استخدام كابل عالي الجودة: RG59 أو RG6 بنحاس خالص (OFC) وشبك واقي عالي الكثافة (95% فأكثر).

  • استخدام Baluns (مُحوّلات Balun): خاصة Baluns نشطة (Active Baluns) يمكنها تضخيم الإشارة وإرسالها عبر كابل شبكة (CAT5e/CAT6) لمسافات أطول بكثير مع الحفاظ على الجودة.

  • استخدام Video Amplifiers (مضخمات الفيديو): لتعزيز الإشارة على طول الكابل.

  • تجنب توصيل الكابلات الرديئة أو ذات المقاطع الصغيرة: فهذا سيزيد من مشكلة فقدان الإشارة والطاقة.

5. أهمية جودة الكابل:

• جودة الصورة: الكابل عالي الجودة يضمن نقل إشارة الفيديو بأقل قدر من الفقدان والتشويش، مما يحافظ على وضوح الصورة وتفاصيلها.

• استقرار الإشارة: يقلل من تقطع الإشارة أو تذبذبها.

• عمر افتراضي أطول: الكابلات المصنوعة من مواد عالية الجودة تقاوم العوامل الجوية والتلف الميكانيكي لفترة أطول.

• توصيل الطاقة بكفاءة: الكابلات التي تحتوي على أسلاك طاقة ذات مقطع مناسب تضمن وصول الجهد الصحيح للكاميرا، مما يمنع مشاكل التشغيل أو انخفاض الأداء بسبب نقص الطاقة.

6. التوصيلات (Connectors):

• BNC Connectors: تستخدم لتوصيل الكابل المحوري بالكاميرات وأجهزة DVR/NVR. يجب أن تكون ذات جودة عالية وسهلة التركيب لضمان اتصال قوي وثابت.

• DC Power Jacks: لتوصيل الطاقة بالكاميرا (ذكر) وربطها بكابل الطاقة (أنثى).

نصائح عند شراء أو تركيب كابل كاميرات 200 متر:

• افحص المواصفات: تحقق من نوع الكابل (RG59/RG6)، مادة الموصل المركزي (نحاس خالص)، ونسبة تغطية الشبك الواقي.

• خطط للمسار: قم بتخطيط مسار الكابل لتجنب الانحناءات الحادة، الضغط الميكانيكي، أو القرب من مصادر التداخل الكهرومغناطيسي (مثل خطوط الكهرباء الرئيسية).

• استخدم أدوات التوصيل المناسبة: تأكد من استخدام أدوات ضغط BNC الصحيحة لتجنب التوصيلات الضعيفة.

• اختبر الكابل قبل التركيب النهائي: يفضل اختبار الكابل بعد التوصيل وقبل التثبيت النهائي للتأكد من جودة الإشارة.
